简述铸铁方箱的种类与作用
2020-08-17
简述铸铁方箱的种类与作用
铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件，其中一个工作面上有V型槽;一般为边长相同的正方体或长方体，用于钳工立体划线，机械零部件的平行度、垂直度和各种位置误差的测量及检验。也可根据用户要求制作各种规格和等高方箱及长方筒。也可做工作台使用。
铸铁方箱的材质为：HT200-300，精度可以分为零级、一级、二级、三级、一般零级、一级、二级、为检验用，三级为划线用。

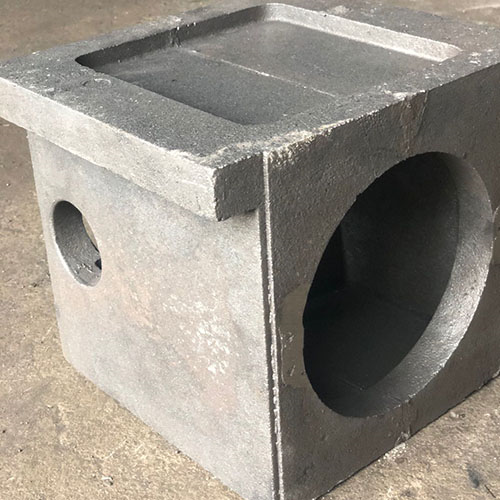

铸铁方箱结构：是一个灰铁铸造的正方体。属于平台类。
铸铁方箱从用途上分为检验方箱、划线方箱、T型槽方箱、V型槽方箱、装配方箱、磁性方箱、万能方箱、万能角度方箱。是平板测量中的重要的辅助工具，用于钳工立体划线，机械零部件的平行度、笔直度的查验和划线。
铸铁方箱要求：方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在铸铁方箱内壁应有公司标签,并标有规格尺寸，级别出厂编号、制造厂名称。
规格有：100*100mm,200*200mm,300*300 mm,400*400 mm,500*500mm,如特殊规格可根据用户需求自做或加工
优点：当精度降低时可以通过调试或刮研工艺恢复其精度。对于刮研制方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：一级、二级不少于25点;三级不少于20点。
铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件，其中一个工作面上有V型槽;一般为边长相同的正方体或长方体，用于钳工立体划线，机械零部件的平行度、垂直度和各种位置误差的测量及检验。也可根据用户要求制作各种规格和等高方箱及长方筒。也可做工作台使用。
铸铁方箱的材质为：HT200-300，精度可以分为零级、一级、二级、三级、一般零级、一级、二级、为检验用，三级为划线用。
铸铁方箱结构：是一个灰铁铸造的正方体。属于平台类。
铸铁方箱从用途上分为检验方箱、划线方箱、T型槽方箱、V型槽方箱、装配方箱、磁性方箱、万能方箱、万能角度方箱。是平板测量中的重要的辅助工具，用于钳工立体划线，机械零部件的平行度、笔直度的查验和划线。
检验方箱用于工件精度检验、测量、划线等，划线方箱主要用于机械零部件加工时的划线工作，T型槽方箱用于机械、机床加工时配合工作台夹持工件或在设备安装、设备组装、工件铆焊时对工件的定位，还用于零部件平行度、垂直度检验，万能方箱用于工件任意角度检验或精密划线。铸铁方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体。
铸铁方箱要求：方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在铸铁方箱内壁应有公司标签,并标有规格尺寸，级别出厂编号、制造厂名称。
规格有：100*100mm,200*200mm,300*300 mm,400*400 mm,500*500mm,如特殊规格可根据用户需求自做或加工
优点：当精度降低时可以通过调试或刮研工艺恢复其精度。对于刮研制方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：一级、二级不少于25点;三级不少于20点。
